ZCS-16，水用电磁阀
|
ZCS水用电磁阀概述：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
ZCS水用电磁阀主要技术参数：
工作介质 | 液体、水、≤ΟE、及其他非腐蚀性流体 | 功耗VA | 17 | 30 | 阀体材质 | 铸铁 铜 不锈钢 | 铸铁 | 流量系数 Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 | 动作方式 | 常开 常闭 | 型式 | 先导式 | 介质温度（℃） | -5～80 | -50～60 | 工作压力（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | 额定电压 | AC220V·DC24V其余规格可作特殊订货 |

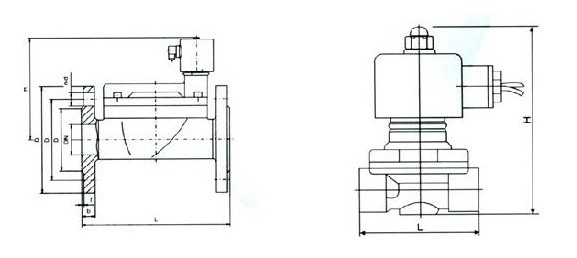

ZCS水用电磁阀主要外形尺寸：
公称通径 | 螺纹连接 | 法兰连接 | 外形尺寸 | 螺纹接口 | 外形尺寸 | 法兰尺寸 | H | L | G | H | L | D | D1 | D2 | n-Фd | b | f | 15 | 112 | 80 | 1/2 | | | | | | | | | 20 | 119 | 80 | 3/4 | | | | | | | | | 25 | 123 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 4-Ф14 | 16 | 3 | 32 | 137 | 140 | 11/4 | 137 | 180 | 135 | 100 | 78 | 4-Ф18 | 18 | 3 | 40 | 152 | 156 | 11/2 | 152 | 190 | 145 | 110 | 85 | 4-Ф18 | 18 | 3 | 50 | 164 | 180 | 2 | 152 | 203 | 140 | 125 | 100 | 4-Ф18 | 20 | 3 | 65 | | | | 222 | 260 | 180 | 145 | 120 | 4-Ф18 | 20 | 3 | 80 | | | | 239 | 260 | 195 | 160 | 135 | 8-Ф18 | 22 | 3 | 100 | | | | 255 | 320 | 215 | 180 | 155 | 8-Ф18 | 22 | 3 | 125 | | | | 416 | 400 | 245 | 210 | 185 | 8-Ф18 | 24 | 3 | 150 | | | | 440 | 480 | 280 | 240 | 210 | 8-Ф22 | 24 | 3 | 200 | | | | 443 | 600 | 335 | 295 | 265 | 8-Ф22 | 26 | 3 | 250 | | | | 493 | 730 | 390 | 350 | 320 | 12-Ф22 | 26 | 3 | 300 | | | | 549 | 850 | 440 | 400 | 368 | 12-Ф22 | 26 | 4 |
|
|
