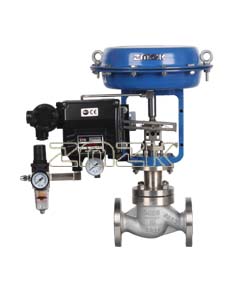

ZJHM-16K，气动套筒调节阀
|
气动套筒调节阀产品概述：
气动套筒调节阀具有结构紧凑，体积小，重量轻。阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常用于密封于要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。
| 气动套筒调节阀连接标准： |
法兰标准： 铸铁法兰按JB78-59
铸钢法兰按GB9113-88 JB/T79.1-94
法兰密封面型式：PN10、PN16为凸面；PN40 、PN64为凹凸面、阀体为凹面。
结构长度按GB12221-89标准
薄膜执行机构气信号接口：内螺纹M16×1.5
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用户指定的标准制造.如：ANSI、JIS、JPI等标准.
|
| 标准型、散热形、高温型外形尺寸表 单位：mm | 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 282 | 308 | 394 | 494 | L | PN16，40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | H1 | PN16 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 143 | 170 | PN40 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 118 | 135 | 150 | 188 | PN64 | 65 | 70 | 78 | 85 | 90 | 103 | 108 | 125 | 148 | 173 | 208 | H | 标 | PN16 | 429 | 438 | 474 | 476 | 502 | 622 | 646 | 687 | 835 | 889 | 981 | 准 | PN40 | 429 | 438 | 474 | 476 | 502 | 622 | 646 | 695 | 845 | 896 | 1000 | 型 | PN64 | 456 | 468 | 511 | 525 | 535 | 663 | 673 | 705 | 868 | 958 | 1260 | 散热高温型 | 570 | 570 | 610 | 610 | 630 | 730 | 810 | 820 | 960 | 1090 | 1180 |
|
|
