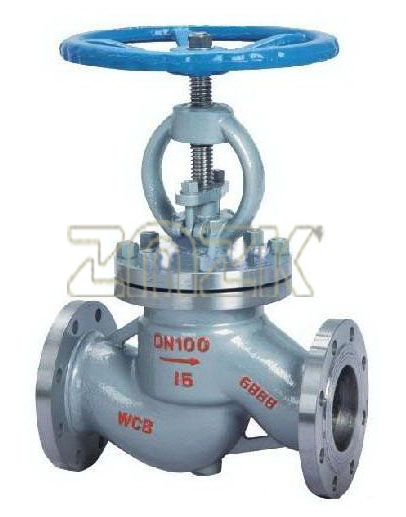

J41H国标截止阀
|
J41H国标截止阀概述：
国标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄露。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀门的直径要大，否则会发生阀杆顶弯的故障。
截止阀主要技术参数：
体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度℃ | 适用介质 | WCB | 2Cr13 | 13Cr | 增强柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 | WC1 | 38CrMoAI | STL | 1Crl3／柔性石墨 | 增强柔性石墨 | ≤450 | WC6 | 25Cr2MoV | 本体材料 | 08软钢 | SFB-260 | ≤540 | WC9 | | 尼龙 | 0Cr18Ni9Ti | SFP-260 | ≤570 | ZGCr5Mo | | | OCr18Ni12Mo2Ti | | ≤540 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | | | | ≤200 | 硝酸类 | ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | | | | ≤200 | 醋酸类 |

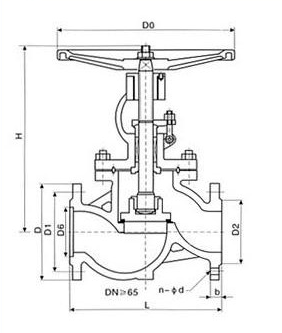

截止阀的主要外形尺寸：
DN | L | D | D1 | D2 | b | n-Φd | H | D0 | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | 200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | 250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | 300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
|
|
