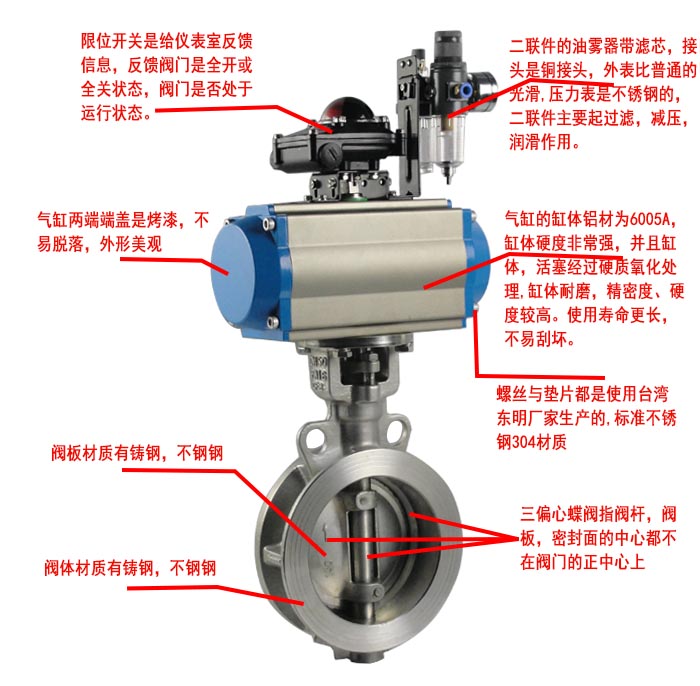

对夹硬密封气动蝶阀







硬密封气动蝶阀产品概述

对夹式硬密封蝶阀外形美观,其阀体、阀板、阀轴为同心结构设计。与ZMA气动执行器相配,阀扳与阀轴采用无销连接,介质与阀轴阀体完全隔离,维护简便易行,100%双向气泡级密封,外表采用环氧树脂喷塑处理,达到欧洲环保标准。广泛应用于食品,环保,轻工,石油,造纸,化工,电力等行业的工业自动化系统中。

硬密封气动蝶阀用途特点

设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
标准的气源接口可以直接与电磁阀连接
气缸内壁阳极硬化无须二次润滑
开关位置+/-5°行程调节,操作简易
正常使用压缩空气
0.4-0.6MPa
360℃任意角度安装

硬密封气动蝶阀性能规范

公称压力:1.0MPa-6.4MPa
公称通经:DN32~DN600
适用介质:水,气体,油品,天然气,流体类食品,化学制剂、腐蚀性介质、弱酸,弱碱、海水、等
适用温度:-20~+420 ℃、




主要外形连接尺寸

DN

主要尺寸

法兰尺寸和规格

L

H

H1

1.6MPa

2.5MPa

D1

n-d

D1

n-d

100

56

343

242

180

4-18

190

4-22

125

64

385

254

210

4-18

220

4-26

150

70

481

320

240

4-22

250

4-26

200

71

547

355

295

4-24

310

4-24

250

76

621

380

355

4-24

370

4-27

300

83

680

423

410

4-24

430

4-27

350

92

750

460

470

4-27

490

4-30

400

102

810

495

525

4-2M

550

4-33

450

114

920

566

585

4-30

600

4-33

500

127

1010

630

650

4-33

660

4-33

600

154

1170

727

770

4-33

770

4-36

报价须知:

1、阀体参数:口径、工作压力、阀体材质、使用介质、连接形式等参数

2、执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式)

3、可选附件:电磁阀、限位开关、二联件

请尽量详细提供关于对夹硬密封气动球阀的参数,方便我公司技术人员为您准确选型。

需进一步信息请联系我们,客户的满意是我们永远的追求!
