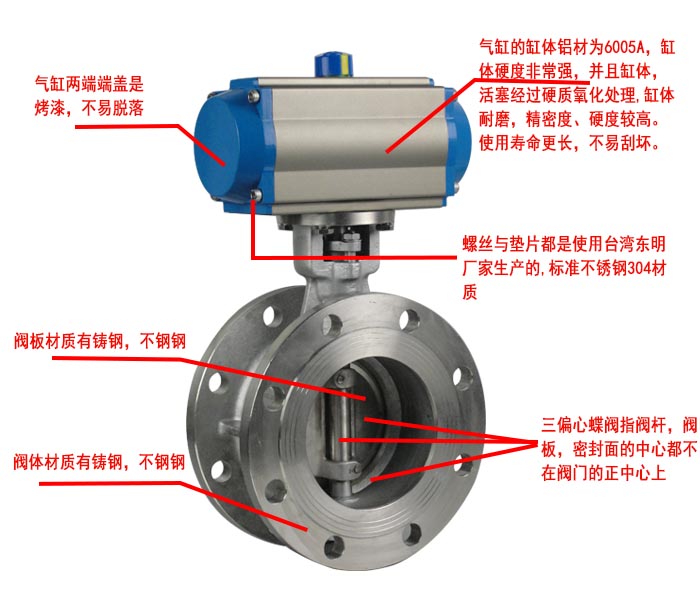

法兰硬密封气动蝶阀产品概述：
法兰式硬密封蝶阀外形美观，其阀体、阀板、阀轴为同心结构设计。与ZMA气动执行器相配，阀扳与阀轴采用无销连接，介质与阀轴阀体完全隔离，维护简便易行，100%双向气泡级密封，外表采用环氧树脂喷塑处理，达到欧洲环保标准。广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
法兰硬密封气动蝶阀用途特点： 设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
标准的气源接口可以直接与电磁阀连接
气缸内壁阳极硬化无须二次润滑
开关位置+/-5°行程调节，操作简易
正常使用压缩空气0.4-0.6MPa
360℃任意角度安装 法兰硬密封气动蝶阀性能规范： 公称压力：1.0MPa-6.4MPa
公称通经：DN32~DN600
适用介质：水，气体，油品，天然气，流体类食品，化学制剂、腐蚀性介质、弱酸，弱碱、海水、等
适用温度：-20~+420 ℃
| 主要外形连接尺寸: | | | 口径 | 执行器 | A | K | D | H | B | C | L | n-d | 50 | ZMA63 | 190 | 125 | 165 | 277 | 47 | 20 | 108 | 4+18 | 65 | ZMA75 | 206 | 145 | 185 | 299 | 53 | 20 | 112 | 4+18 | 80 | ZMA83 | 216 | 160 | 200 | 366 | 57 | 20 | 114 | 4+18 | 100 | ZMA92 | 260 | 180 | 220 | 397 | 58.5 | 22 | 127 | 4+18 | 125 | ZMA105 | 286 | 210 | 250 | 429 | 62 | 22 | 140 | 4+18 | 150 | ZMA125 | 340 | 240 | 285 | 416 | 75 | 24 | 140 | 8+22 | 200 | ZMA140 | 412 | 295 | 340 | 558 | 77 | 24 | 152 | 12+22 | 250 | ZMA160 | 480 | 355 | 405 | 638 | 87 | 26 | 165 | 12+26 | 300 | ZMA190 | 538 | 410 | 460 | 725 | 103 | 26 | 178 | 12+26 | 350 | ZMA210 | 568 | 470 | 520 | 787 | 113 | 26 | 190 | 12+26 | 400 | ZMA240 | 660 | 525 | 582 | 815 | 130 | 26 | 216 | 16+30 | 450 | ZMA270 | 740 | 585 | 640 | 940 | 147 | 28 | 222 | 20+30 |
报价须知: 1、阀体参数：口径、工作压力、阀体材质、使用介质、连接形式等参数 2、执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式) 3、可选附件：电磁阀、限位开关、二联件 请尽量详细提供关于法兰气动蝶阀的参数,方便我公司技术人员为您准确选型。
